У світі, де кожна деталь має значення, а ефективність є ключовим фактором успіху, особливе місце займають планетарні редуктори. Ці, на перший погляд, складні механізми, є справжніми інженерними дивами, що дозволяють передавати величезні зусилля, залишаючись при цьому надзвичайно компактними. Саме ця унікальна здатність робить їх незамінними у найрізноманітніших галузях – від автомобілебудування до космічних технологій.

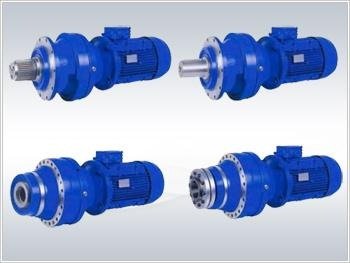

Що таке планетарний редуктор і чому він такий особливий?
Планетарний редуктор, також відомий як сателітний, – це тип зубчастої передачі, який відрізняється високою щільністю потужності. Це означає, що він здатний передавати значний крутний момент, займаючи при цьому мінімальний простір. Ця особливість є його головною перевагою і причиною зростаючої популярності в високотехнологічних галузях, де кожен міліметр і кожен ват енергії мають значення.
Ключова перевага планетарної передачі полягає в її здатності передавати великий крутний момент при малих габаритах. Це досягається завдяки унікальному розташуванню зубчастих коліс, що нагадує будову Сонячної системи.
Конструкція та компоненти: Як це працює?
Серцем планетарного редуктора є його складові елементи, кожен з яких відіграє свою важливу роль:
- Сонячна шестерня: Розташована в центрі, вона є "сонцем" цієї механічної системи. Сонячна шестерня отримує вхідне обертання і передає його на інші компоненти.
- Сателіти: Ці шестерні, що обертаються навколо сонячної шестерні, є "планетами". Їх кількість може варіюватися, і чим більше сателітів, тим рівномірніше розподіляється навантаження, що підвищує надійність та довговічність редуктора.
- Водило: Цей елемент об'єднує сателіти і забезпечує їхнє обертання навколо центральної осі. Водило також передає обертання на вихідний вал.
- Коронна (зовнішня) шестерня: Це зовнішнє кільце з внутрішніми зубами, яке охоплює сателіти. Коронна шестерня може бути нерухомою, що є найпоширенішим варіантом, або ж брати участь у обертанні, що дозволяє досягати різних передавальних чисел.
Для виготовлення цих компонентів використовують високоміцні матеріали, такі як спеціальні марки сталей, чавуни та сплави, що забезпечують стійкість до зносу, високі навантаження та тривалий термін служби.
Принцип роботи: Механічна аналогія з космосом
Принцип роботи планетарної передачі легко уявити, згадавши Сонячну систему. Сонячна шестерня – це Сонце, сателіти – планети, що обертаються навколо нього, а водило – це орбіта, яка їх об'єднує. Коли сонячна шестерня обертається, вона змушує сателіти рухатися, а ті, в свою чергу, обертають коронну шестерню (якщо вона не зафіксована) або ж передають обертання через водило.
Існує кілька схем роботи, залежно від того, який елемент є ведучим, а який – веденим:
- Найпоширеніша схема: Сонячна шестерня є ведучою, водило – веденим, а коронна шестерня нерухома. Це забезпечує максимальне зниження швидкості та збільшення крутного моменту.
- Інші варіанти: Можливе блокування коронної шестерні або фіксація водила, що дозволяє отримувати різні передавальні числа та режими роботи, включаючи функцію диференціала.
Розрахувати передавальне число в базовому варіанті можна за простою формулою, яка враховує кількість зубів кожного елемента.
Переваги та недоліки: Баланс інженерних рішень
Планетарні редуктори мають низку значних переваг, але, як і будь-який механізм, не позбавлені й певних недоліків.
|
Переваги |
Недоліки |
|---|---|
|
Висока щільність потужності: Малі габарити при передачі великого моменту. |
Складна конструкція та вища вартість виробництва: Вимагає точного машинобудування. |
|
Рівномірний розподіл навантаження: Між сателітами, що підвищує надійність. |
Високі вимоги до точності виготовлення та складання: Недотримання може призвести до швидкого зносу. |
|
Великі передавальні числа в одному ступені: Дозволяє досягти значного зниження швидкості. |
Обмежений ресурс при неправильному виборі чи експлуатації: Потребує уважного підходу до розрахунків та обслуговування. |
|
Високий ККД (коефіцієнт корисної дії): Мінімальні втрати енергії. |
Складність ремонту та обслуговування: Через компактність та складність конструкції. |
|
Компактність та соосність вхідного/вихідного валів: Спрощує інтеграцію в системи. |
|
|
Можливість роботи в режимі диференціала: У певних конфігураціях. |
Ці переваги роблять планетарні редуктори ідеальним вибором для завдань, де простір обмежений, а потужність є критично важливою. Однак, їхня складність вимагає ретельного підходу до проектування та виробництва, що може впливати на вартість.
Сфери застосування: Де планетарні редуктори змінюють гру
Універсальність планетарних редукторів дозволяє їм знаходити застосування в найрізноманітніших галузях, де потрібна надійна та ефективна передача потужності:
- Транспорт та автомобілебудування:
- Автоматичні коробки передач (АКПП): Планетарні ряди є основою більшості сучасних АКПП, забезпечуючи плавне перемикання передач та високу ефективність.
- Електромобілі та гібридні силові установки: Редуктори електродвигунів в електромобілях часто використовують планетарну конструкцію для передачі крутного моменту від компактного двигуна до коліс.
- Гусенична техніка: Механізми повороту та приводу гусениць у танках, бульдозерах та іншій важкій техніці часто оснащуються планетарними редукторами для забезпечення потужного та контрольованого руху.
- Промисловість:
- Шнекові транспортери, конвеєри: Для приводу цих механізмів, що транспортують сипучі матеріали, потрібні редуктори, здатні витримувати значні навантаження.
- Мішалки та змішувачі: У хімічній, харчовій та будівельній промисловості планетарні редуктори забезпечують необхідний крутний момент для ефективного перемішування різних речовин.
- Підйомно-транспортне обладнання: Лебідки, крани та інші підйомні механізми використовують планетарні редуктори для безпечного та контрольованого підйому вантажів.
- Енергетика та вітрогенерація:
- Головні мультиплікатори (редуктори) вітрових турбін: Це одна з найважливіших сфер застосування. Планетарні редуктори дозволяють перетворювати низькошвидкісне обертання лопатей вітрогенератора на високошвидкісне обертання генератора, що є критично важливим для ефективного виробництва електроенергії. Їхня здатність витримувати величезні навантаження та працювати в екстремальних умовах робить їх незамінними.
- Робототехніка та точна механіка:
- Шарнірні з'єднання промислових роботів: Для забезпечення точних та потужних рухів маніпуляторів роботів використовуються компактні та високоточні планетарні редуктори.
- Серводвигуни та прецизійні приводи: У системах автоматизації, де потрібна висока точність позиціонування та контролю, планетарні редуктори інтегруються з серводвигунами для досягнення необхідних характеристик.
Критерії вибору та експлуатації: Як отримати максимум від планетарного редуктора
Щоб планетарний редуктор служив довго та ефективно, важливо правильно його вибрати та експлуатувати.
На що звертати увагу при виборі:
- Номінальний вихідний крутний момент: Це ключовий параметр, що визначає максимальне навантаження, яке може витримати редуктор.
- Передавальне число: Визначає, наскільки буде знижена швидкість обертання та збільшений крутний момент.
- Радіальне та осьове навантаження на вихідному валу: Важливо враховувати ці сили, щоб уникнути передчасного зносу підшипників.
- ККД і люфт: Високий ККД означає менші втрати енергії, а низький люфт – вищу точність позиціонування.
- Спосіб монтажу: Редуктори можуть монтуватися на лапах, фланцевий або іншим способом, залежно від конструкції обладнання.
Умови експлуатації:
- Необхідність застосування мастила: Планетарні редуктори потребують належного змащення для зменшення тертя та зносу. Тип мастила та інтервали його заміни залежать від умов експлуатації.
- Температурний діапазон: Важливо враховувати робочий температурний діапазон, щоб забезпечити стабільну роботу редуктора.
- Робочий цикл (безперервний/періодичний): Режим роботи впливає на вибір редуктора та його ресурс.
Майбутнє планетарних передач – це потужність у компактності
Планетарні редуктори – це не просто механічні компоненти, а справжні інженерні рішення, що дозволяють досягати неможливого. Їхня здатність передавати величезні крутні моменти при мінімальних габаритах робить їх незамінними в сучасному машинобудуванні та промисловості.
Планетарні редуктори залишаться основним вибором для завдань, що вимагають потужності, компактності та високої ефективності. Перспективи їхнього розвитку пов'язані з вдосконаленням матеріалів, зокрема використанням композитів, а також з розвитком адитивних технологій (3D-друку), що дозволить створювати ще більш складні та оптимізовані конструкції. Це забезпечить подальше розширення сфер їх застосування та підвищення їхньої ролі у створенні інноваційних технологій майбутнього.
