Дванадцять гвинтових паль тримають терасу 4 × 6 м, а альтанці 3 × 3 м вистачає дев’яти. Кожну палю вкручують в окрему точку, тому траншею не риють, бетонозмішувач на ділянку не заганяють, а газон і коріння дерев між опорами не страждають. На весь фундамент іде один день навіть узимку, і настил кладуть відразу після монтажу.

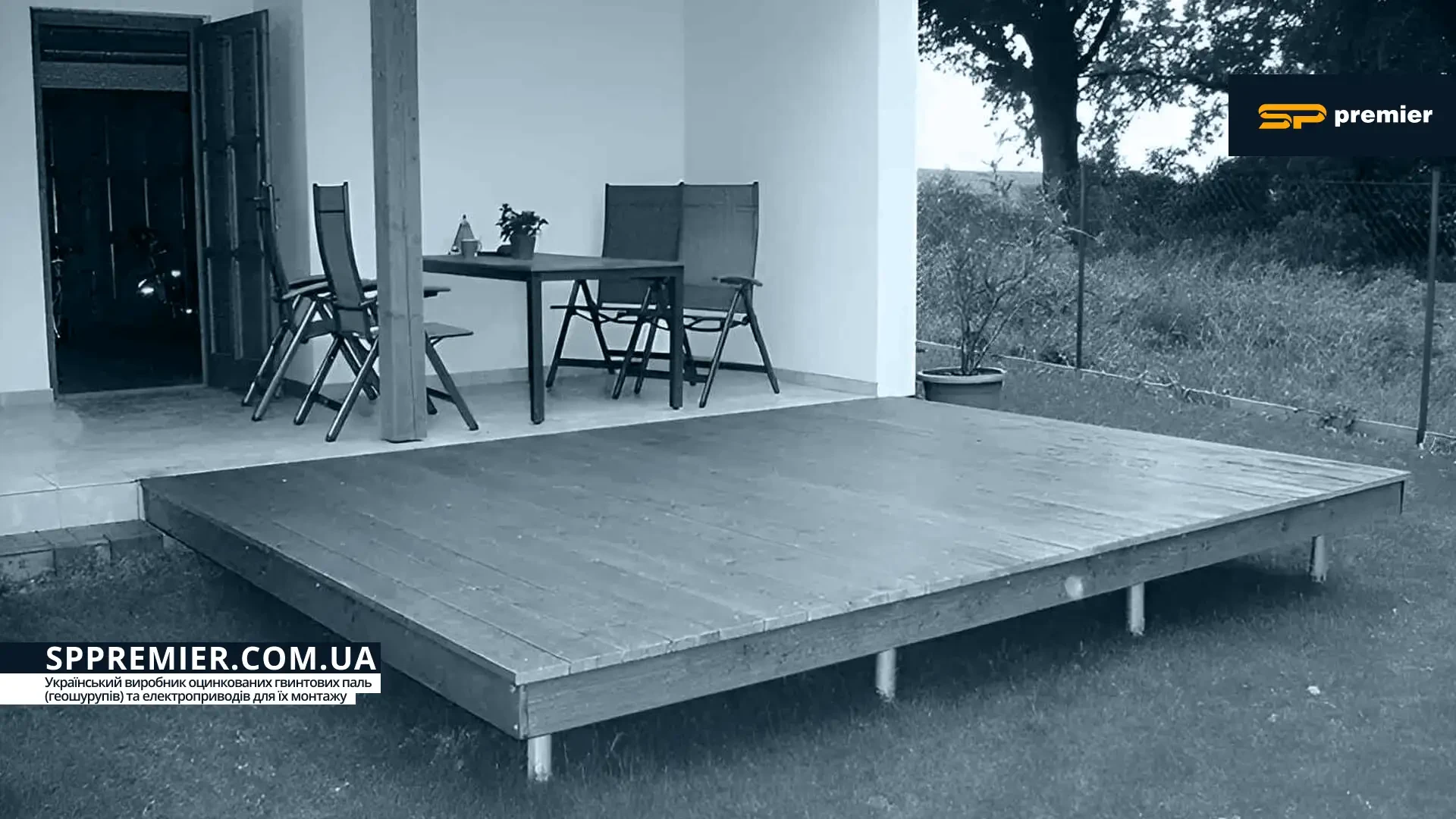

Палі стоять в окремих точках, тому газон під терасою й довкола неї лишився цілим
Що бетонний фундамент робить із садом
Стрічковий фундамент під терасу — це траншея по всьому периметру. Її копають крізь газон і квітники, ріжуть коріння дерев, що опинилися на шляху, а вийнятий ґрунт треба кудись вивезти. Потім на ділянку їде техніка з бетоном, і там, де вона пройшла, газон доведеться сіяти заново. Ще кілька тижнів бетон набирає міцність, і тераса стоїть недобудованою.
Гвинтова паля займає одну точку діаметром 42–76 мм. Між палями ґрунт не чіпають, тож після монтажу на ділянці не лишається ні бетону, ні щебеню, ні піску, а кущі й квіти біля тераси ростуть далі.
Як виглядає монтаж у саду
Спершу на ділянці розмічають точки під палі. Якщо в точці трапляється камінь або товстий корінь і паля стає раніше, точку зсувають, а палю не добивають: удар мне гвинтову спіраль, і паля втрачає несучу здатність.
Там, куди не заїде техніка (між будинком і парканом, серед дерев, на схилі чи біля ставка), палі закручують ручним електроприводом SP GS 1800. Він важить 9,2 кг, дає крутний момент 500–1800 Н·м і працює з палями 42, 60 і 76 мм довжиною до 1500 мм. З ним працюють 2–3 людини, і після них на газоні не лишається колії. Там, де є під’їзд, монтаж роблять гідравлічною установкою на базі навантажувачів або гусеничних шасі.
Під час закручування стежать за вертикаллю: відхилення не може перевищувати 2°. Коли всі палі стоять, верхівки виводять в один рівень і кріплять до них обв’язку, тобто брус або металевий профіль, на який ляже настил.
Яка паля під яку садову споруду
Ми в SP Premier підбираємо палю за вагою конструкції і за тим, чи буде над нею дах:
- SPGS 21x2x800(350) — для садових світильників, декоративних огорож, анкерів тентів і наметів;
- SPGS F 42x2,5x1200(500) — для пергол і легких навісів, тримає 0,66 т на стиск;
- SPGS F 60x3x1200(500) — для терас і альтанок, тримає 1,38 т на стиск;
- SPGS F 76x3x1500(500) — під стовпи альтанки з дахом, бо найкраще опирається вириванню: 1,27 т.
Дах змінює роботу фундаменту. Вітер тисне на покрівлю і намагається вирвати стовпи разом із палями, тому під дахом рахують не стиск, а відрив.
Скільки паль потрібно
Відстань між палями для тераси й альтанки становить 1,5–2,5 м і ніколи не перевищує 3 м. Палю ставлять у кожному куті, на стиках обв’язки і під усім важким: мангалом, піччю, сходами.
Тераса 4 × 6 м. При кроці 2 м по периметру стає 10 паль, ще 2 йдуть у середній ряд. Разом 12. Якщо лаги тримають проліт 4 м без підпори, вистачає 10.
Альтанка 3 × 3 м. При кроці 1,5 м по периметру стає 8 паль, дев’ята йде під мангал або піч.

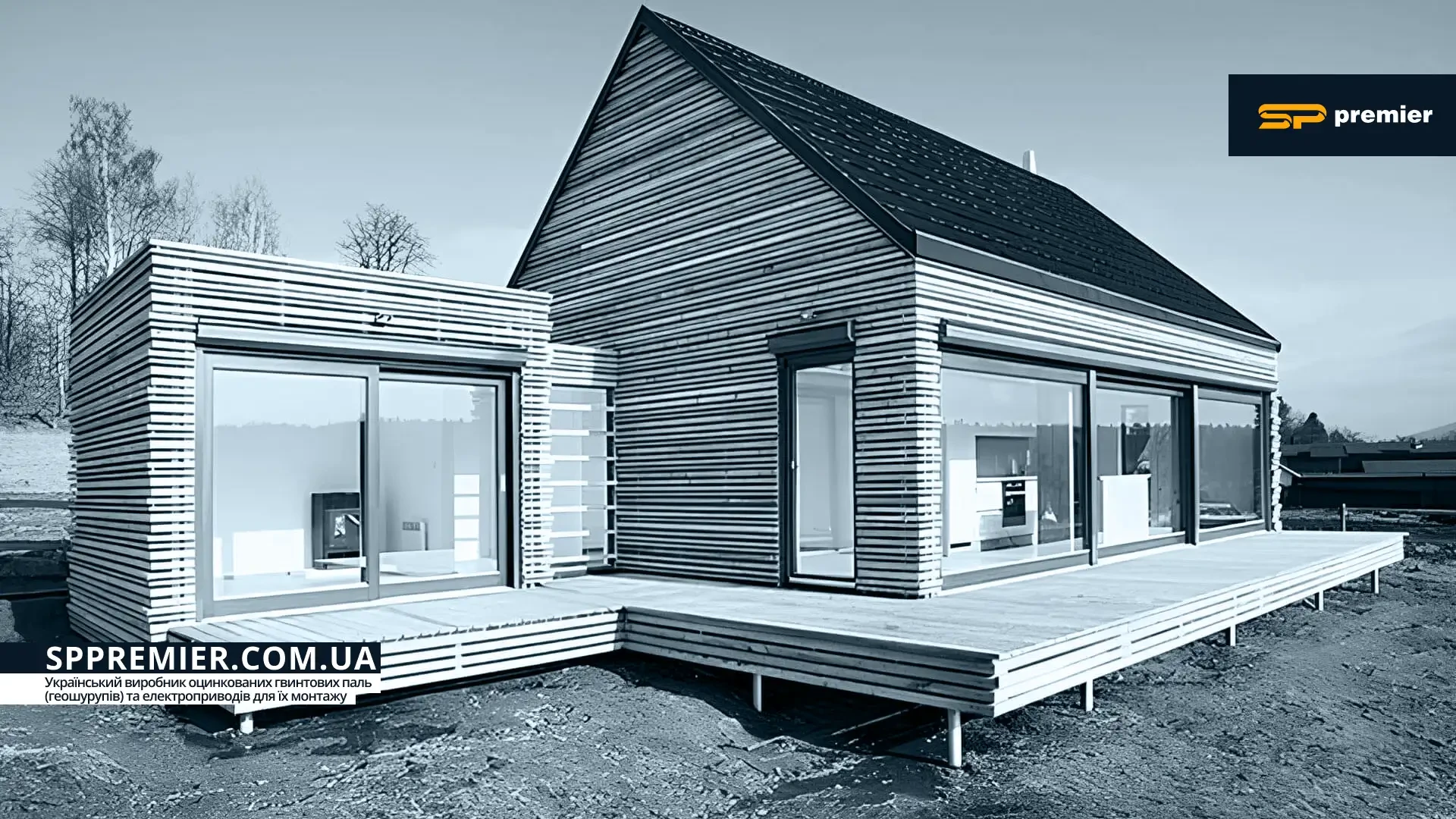

Тераса й будинок на гвинтових палях: опори видно під настилом
Чому тераса на палях не просяде через кілька зим
Навантаження тримає не труба, а гвинтова спіраль, що впирається в ущільнений ґрунт. Узимку вода у верхньому шарі замерзає, і ґрунт піднімається. Якщо спіраль лежить у цьому шарі, мороз щороку підштовхує палю вгору, і настил починає гуляти. Тому довжину палі рахують так, щоб уся спіраль стояла нижче глибини промерзання.
Формула проста: L1 = A + L2 + H, де A — глибина промерзання за ДБН для вашого району, L2 — довжина спіралі, H — висота над землею. Для тераси в Київській області з цоколем 300 мм виходить 900 + 650 + 300 = 1850 мм, тому сюди ставлять палю довжиною 2 м.

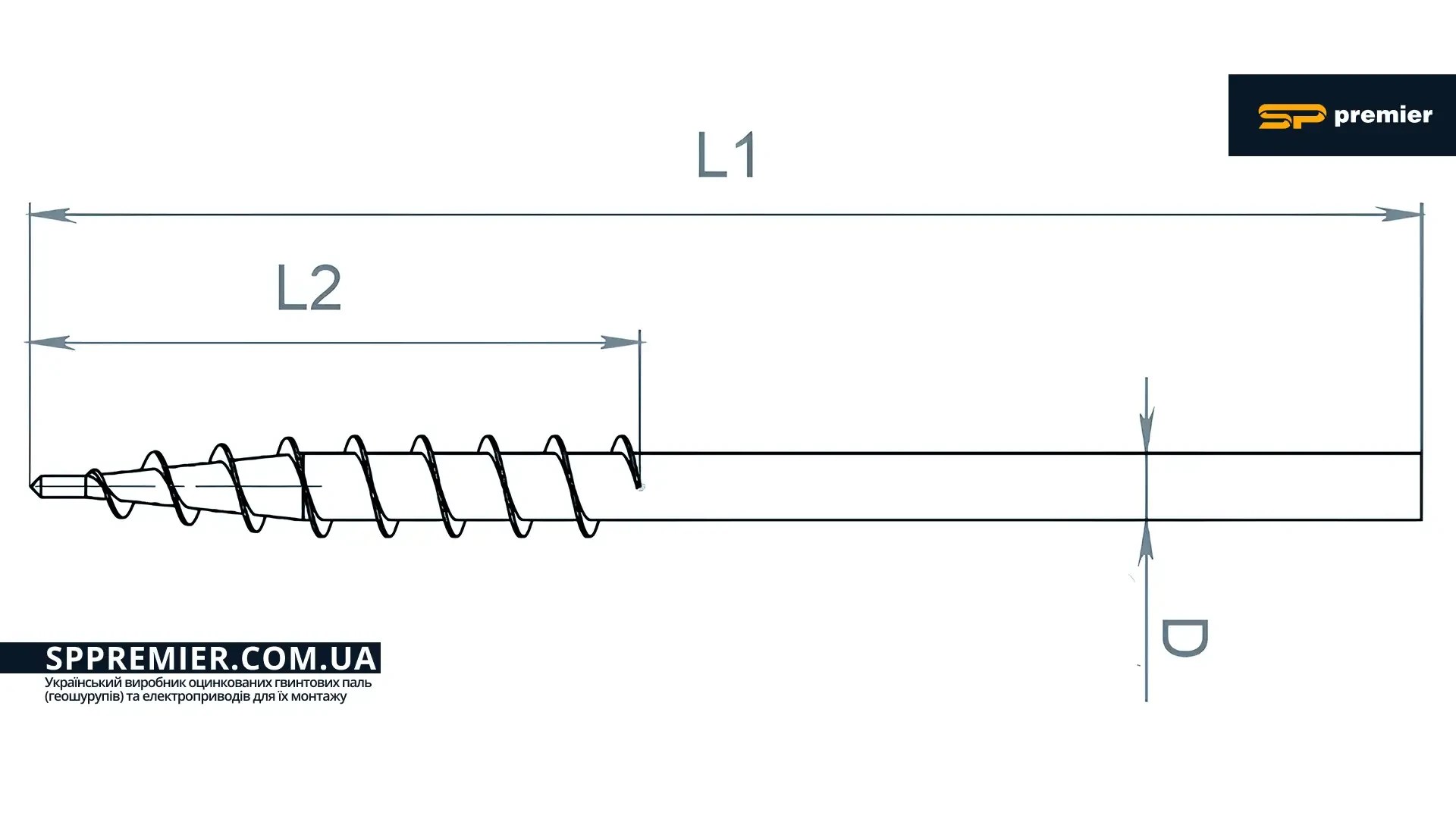

Довжина палі L1, довжина спіралі L2 і діаметр D: з цих чисел рахують, на яку глибину піде паля
Скільки простоїть такий фундамент
За розрахунками, оцинковані палі прослужать щонайменше 50 років, а в неагресивному ґрунті до 120. Оцінка спирається на товщину металу та теоретичну швидкість корозії. Фактичний ресурс на конкретній ділянці визначають вологість ґрунту та його хімічний склад.
Кому гвинтові палі не підійдуть
Ділянка з камінням або будівельним сміттям у ґрунті: спіраль туди не пройде або погнеться, і паля не дасть розрахункової несучої здатності. Таке трапляється на місці старих будівель і засипаних ям, тож перед замовленням варто перевірити ділянку.
Висока тераса на ділянці з глибоким промерзанням. Довжина паль обмежена, тому дуже високий цоколь потребує окремого розрахунку.
Що зібрати, перш ніж замовляти фундамент
Розрахунок паль точний настільки, наскільки точні вихідні дані. Перед розмовою з виробником чи монтажною бригадою підготуйте:
- розміри тераси чи альтанки і висоту, на якій має бути настил;
- матеріал настилу і відповідь на питання, чи буде дах;
- план ділянки з деревами, кущами й клумбами, які треба зберегти;
- історію ділянки: старий фундамент, засипана яма чи будівельне сміття підкажуть, де паля може впертися в перешкоду.
З цими даними кількість і довжину паль рахують одразу, а точки розкладають так, щоб обійти коріння і клумби. Якщо з розрахунком потрібна допомога, у SP Premier підберуть палі під вашу терасу чи альтанку, а в Києві та області виконають і монтаж фундаменту: https://sppremier.com.ua/ua/ground-screw-piles-installation.
