У світі механічних передач існує конструкція, яка, здавалося б, суперечить здоровому глузду: невеликий за розмірами планетарний редуктор здатен витримувати навантаження, що у 2-3 рази перевищують можливості значно масивніших циліндричних аналогів. У чому ж секрет такої витривалості? Відповідь криється не в якомусь особливому металі чи наддорогому мастилі, а в геніальній кінематичній схемі, яка примушує працювати одночасно кілька зубчастих зачеплень, розподіляючи навантаження між ними рівномірно. Це як перенести вагу важкої ноші з однієї руки одразу на кількох помічників — кожному стає значно легше, а загальна вантажопідйомність зростає.
Один за всіх, всі за одного: принцип мультиплікації зусиль

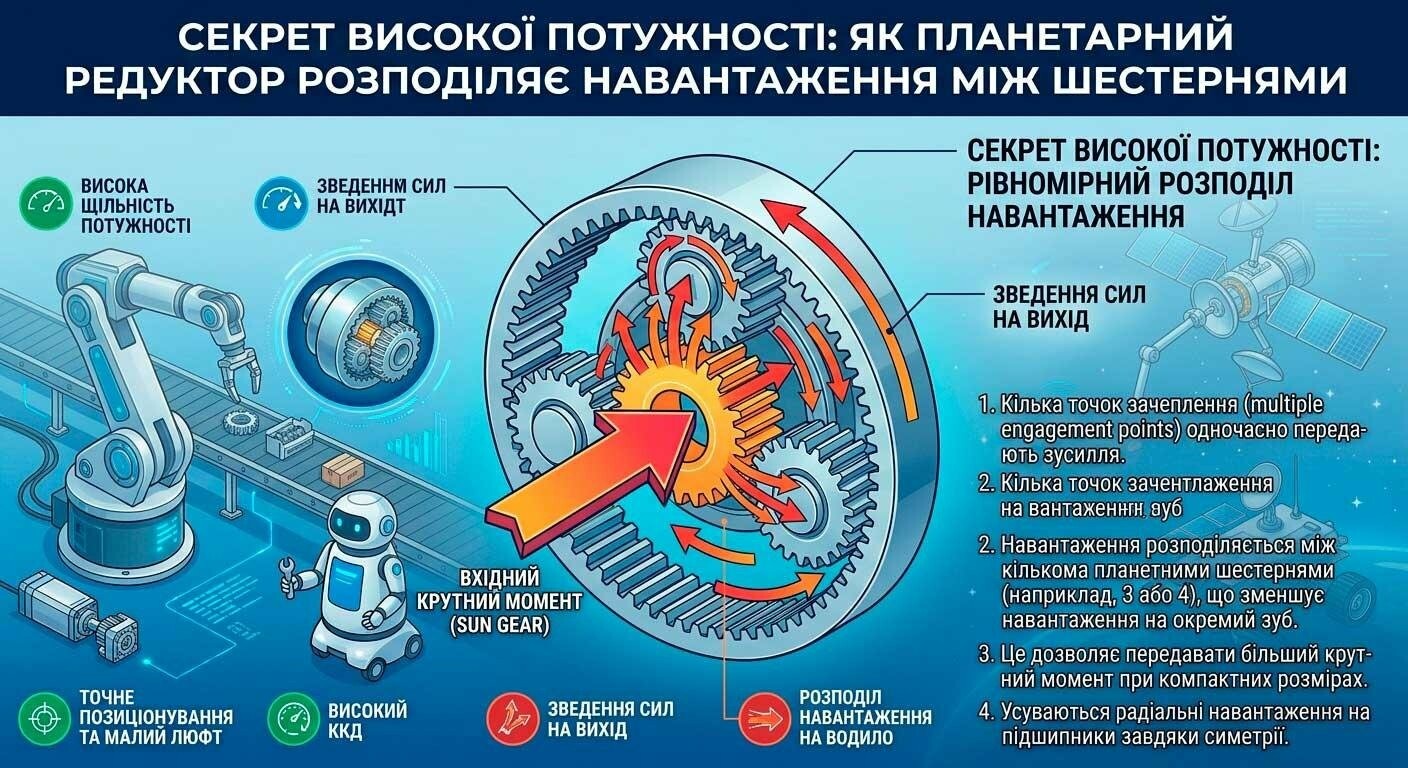

Щоб зрозуміти магію планетарної передачі, розглянемо її будову. Класичний планетарний редуктор (такий, як виробляє, наприклад, український «ЗАВОД БАЗАЛЬТ») складається з чотирьох основних елементів:
- Центральна «сонячна» шестерня — отримує обертання від двигуна.
- Кілька шестерень-«сателітів» (зазвичай 3-5 штук), які одночасно зачеплені із сонячною шестернею та обертаються навколо неї.
- Водило — деталь, що з'єднує осі всіх сателітів і передає момент на вихідний вал.
- Зовнішній «коронний» вінець — велике кільце з внутрішніми зубами, всередині якого обертаються сателіти.
Коли «сонце» обертається, воно штовхає одразу усі сателіти. Ті, у свою чергу, перекочуються по нерухомому «короні» і змушують обертатися водило. В результаті потужність від центральної шестерні передається на вихідний вал не через одне зачеплення (як у звичайному редукторі), а через кілька зачеплень, що працюють паралельно.
Математика довговічності: як розподіл навантаження змінює все
Тепер перейдемо до цифр, які пояснюють, чому це так ефективно.
Уявімо, що редуктор має 4 сателіти. Загальний крутний момент, який передається, ділиться між ними майже порівну (за умови ідеального виготовлення). Це означає, що кожен зуб сателіту несе лише 1/4 від загального навантаження. У звичайній циліндричній передачі все навантаження припадає на одну зону зачеплення.
Наслідки для характеристик:
| Параметр | Циліндричний редуктор | Планетарний редуктор (з 4 сателітами) | Виграш |
| Зусилля на один зуб | 100% | ~25% | у 4 рази менше |
| Максимальний момент, що передається | Базовий | У 3-4 рази вищий | +300% |
| Ресурс при однаковому навантаженні | 1× | 8-10× (через меншу напругу) | на порядок |
| ККД (коефіцієнт корисної дії) | ~95-96% | до 98% | вищий |
Як зазначено в технічній документації «ЗАВОДУ БАЗАЛЬТ», саме цей принцип дозволяє планетарним редукторам передавати величезні моменти при мінімальних габаритах корпусу. Інженери називають це «високою щільністю крутного моменту» — ключовою перевагою для сучасної техніки, де кожен міліметр простору на вагу золота.
Від теорії до практики: що це дає в реальних умовах?
Розподіл навантаження — це не просто гарна теорія. Він забезпечує три ключові практичні ефекти:
- Величезний ресурс. Зуби сателітів спрацьовуються повільніше. Використання легованих сталей із цементацією та загартуванням (як на «ЗАВОДІ БАЗАЛЬТ») підвищує ресурс до понад 20 000 робочих годин. Це роки безперебійної роботи в тризмінному режимі.
- Високий ККД (до 98%). Оскільки втрати на тертя в кількох точках контакту все одно менші, ніж у черв'ячній передачі, енергія не витрачається на марне нагрівання. Це критично для електромобілів та енергозберігаючих приводів.
- Вібростійкість і плавність ходу. Симетричне розташування сателітів створює природний баланс. Жодних вібрацій, які руйнують сусідні вузли — лише рівномірне, тихе обертання.
А що буде, якщо навантаження розподіляється нерівномірно?
У дешевих або бракованих редукторах виникає проблема: через неточності виготовлення (різні розміри сателітів, биття осей) навантаження може лягати не на всі сателіти, а лише на 1-2. Тоді переваги зникають — ресурс різко падає. Саме тому точність виготовлення — це не маркетинг, а основа довговічності планетарного редуктора.
Тут варто згадати підхід «ЗАВОДУ БАЗАЛЬТ». Власний повний цикл виробництва (металообробка, термообробка, фінішне шліфування) дозволяє контролювати допуски на кожному етапі. Кожен готовий редуктор проходить обкатку під навантаженням на випробувальних стендах. Результат - мінімальний люфт і гарантовано рівномірний розподіл моменту між усіма сателітами. І саме тому редуктори ЗМП/ЗМПМ від українського виробника працюють роками без втручання.
Елегантність інженерної думки
Секрет високої потужності планетарного редуктора напрочуд простий і водночас геніальний: замість того, щоб боротися з навантаженням, він мирно розподіляє його між кількома «плечима» - сателітами. Це дозволяє передавати більший момент, мати вищий ККД і жити довше, ніж будь-яка інша передача, у компактному корпусі.
Коли ви обираєте планетарний редуктор для свого обладнання — від важкого верстата до роботизованої лінії — пам'ятайте, що ці теоретичні переваги стають реальністю лише за умови високої якості виготовлення. І тут варто звернути увагу на продукцію «ЗАВОДУ БАЗАЛЬТ». Це не просто редуктор — це український редуктор, виготовлений за європейськими технологічними стандартами, з повним циклом контролю, гарантією 18 місяців і реальним ресурсом у десятки тисяч годин. Обираючи його, ви отримуєте не «чорну скриньку» з Китаю, а прозору, надійну та ремонтопридатну конструкцію, в якій розподіл навантаження працює саме так, як задумано природою та підтверджено інженерією. І це дає вашому бізнесу головне — впевненість у безвідмовній роботі день за днем.
